Назначение и классификация

Информация » Проектирование погрузчика с челюстным захватом на гусеничном ходу » Назначение и классификация

Страница 3

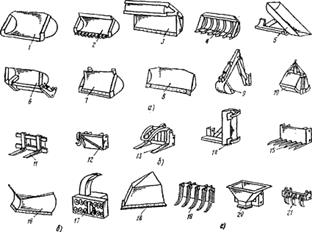

Рисунок 3 – Виды сменного оборудования погрузчиков

К грузоподъемному оборудованию относят (рисунок 3, б) вилочный захват -11, удлинители стрел -12, челюстной захват для погрузки круглых лесоматериалов и других длинномерных грузов -13, поворотный захват для установки и монтажа столбов, свай -14, вилочный захват для сельскохозяйственных работ -15.

В качестве вспомогательного оборудования (рисунок 3, в) применяются плужные -16 и шнеко-роторные снегоочистители -17, кусторезы-18, корчеватели-19, бункеры-дозаторы -20, асфальтовзламыватели -21 и другое оборудование. Виды работ, выполняемых с помощью погрузчиков и применяемое оборудование приведены в Таблице 1.

Таблица 1 – Виды работ и оборудования

Виды работ	Вид сменного оборудования
Погрузочные работы
Погрузка в транспортные средства и штабелирование сыпучих грузов Перемещение бетонной смеси и растворов	Ковши основной, с боковой разгрузкой, увеличенной высотой разгрузки, с принудительной разгрузкой. Ковши, бункер-дозатор.
Земляные и строительные работы
Послойная разработка и отсыпка грунтов I и II категории. Отрывка траншей, котлованов, каналов. Отсыпка дамб, отвалов грунта и пустой породы. Планировочные работы и зачистка поверхности. Уборка строительного мусора, работы по благоустройству территорий.	Ковши для сыпучих грузов, с зубьями, скреперный, с принудительной разгрузкой, бульдозерный отвал, экскаваторное оборудование, грейферный ковш, решетчатый ковш.
Монтажно-демонтажные работы
Строительство малоэтажных зданий, животноводческих ферм, укладка фундаментов, монтаж перекрытий. Установка и демонтаж технологического оборудования, установка свай, столбов. Погрузка длинномерных грузов (лесоматериалы, трубы и т.п.)	Грузоподъемный крюк, удлинитель стрелы, вилочный и челюстной захваты, поворотный захват для столбов и свай.
Подготовительные и вспомогательные работы
Подготовка и расчистка территорий под строительство парков, зданий, дорог, срезка кустарника, небольших деревьев, корчевание и уборка пней, вскрытие асфальтобетонного покрытия, рыхление смерзшегося грунта Уборка снега со смешением его в сторону. Уборка снега с погрузкой в кузова автомобилей.	Кусторезы, бульдозерный отвал, корчеватель, рыхлитель, ковши, асфальтовзламыватель. Плужный и шнекороторный снегоочистители. Ковш увеличенной емкости.

Технологические схемы работ с применения одноковшовых погрузчиков.

Одноковшовые погрузчики работают в следующих основных режимах: погрузочно-разгрузочных, погрузочно-транспортных, землеройно-транспортных, строительно-монтажных и специальных.

В погрузочно-разгрузочных режимах производится разработка материалов или набор грузов из штабеля с погрузкой в транспортные средства при небольшой дальности перевозок, а также выгрузка преимущественно штучных и тарных грузов, строительных конструкций из транспортных средств и их штабелирование.

В погрузочно-транспортных режимах возможна также разработка материалов или набор грузов из штабелей, перемещение их собственным ходом на расстояние 0,5–1 км и укладка на транспортные средства или в штабеля. В этом же режиме производится подача материалов в дробильно-сортировочные агрегаты, заполнение бункеров питателей конвейеров при производстве строительных материалов, транспортирование грунта и других материалов в отвалы. В подобных режимах погрузчики широко используются при обслуживании передвижных бетонных заводов и асфальтосмесительных установок.
