Механизм подъёма и опускания

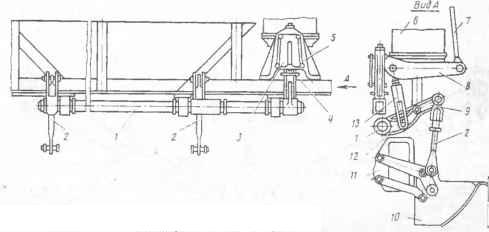

1 – вал; 2 – подвеска; 3 – шкала; 4 – маховичок; 5 – стоп – фиксатор; 7 – тяга; 8 – рычаг;

9 – рычаг; 10 – дозатор; 11 – боковая рама; 12 – палец рычага; 13 – часть паза подвески;

Рисунок №4 – Механизм подъёма и опускания.

Механизм подъема, опускания и регулирования дозатора служит для подъема и закрепления дозатора в транспортном положении, а также для установки и фиксирования в заданном рабочем положении - при дозировке балласта. Таких механизмов два. Каждый из них предназначен для управления левой или правой сторонами дозатора. Для опускания последнего вначале устанавливают гайку стопора-фиксатора 5, вращая маховичком 4 ее винт до заданной отметки по шкале 3. Отметки шкалы соответствуют высоте низа дозатора по отношению к уровню головок рельсов. Вместе с гайкой стопора - фиксатора могут опускаться опирающийся на нее конец рычага 8, который другим концом соединен с рамой тягой 7, и подвеска 13, паз которой перемещается по пальцу приводного рычага 12.

Под действием сжатого воздуха шток цилиндра, воздействуя на рычаг 12, поворачивает вал 1 и рычаги 9, к которым на подвесках 2 присоединен дозатор 10 с боковой рамой 11. Дозатор опускается до тех пор, пока палец рычага 12 упрется в нижнюю часть паза подвески 13. В этом положении нижняя кромка дозатора будет находиться над уровнем головок рельсов на отметке шкалы 3.
