Силы и трение

Страница 2

При переднем приводе в точке контакта колес кроме вертикальной и боковой сил присутствуют еще тяговые силы Fа. Как показано на рис. 2.3.5 эту силу нужно рассматривать приложенной к оси поворота ниже центра колеса; сила Fа′′ вызывает в точке А, а также в направляющем маршруте G реакции FАХо и FGХо. За счет смещения пружины назад можно в некотором диапазоне скоростей (при вполне определенной тяговой силе) почти полностью устранить силу FАХо, также вызывающую трение в направляющей и на поршне.

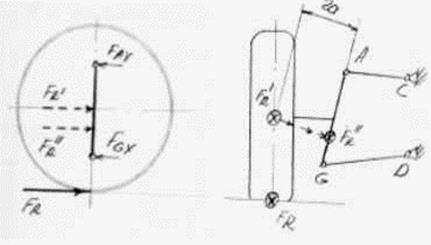

Рис. 2.3.4 Силы действующие напрямолинейно катящееся колесо

Рис. 2.3.4 На прямолинейно катящемся колесе силу сопротивления качению FR нужно рассматривать в виде силы F′R, приложенной в центре колеса; она имеет плечо Rа относительно от поворота. Величина этого плеча продольной силы зависит от плеча обкатки Ro; чем меньше последнее, тем выше на оси поворота приложена в виде F′R сила FR и тем равномернее нагружаются в продольном направлении точки А и G. Аналогичные статические соотношения справедливы и для тяговых сил, а также для тормозных в том случае, если тормоза расположены внутри, на главной передаче.

На рис. 2.3.5 приведены силы, действующие в статике в передней подвеске автомобиля, имеющей вынос колеса вперед – nτ и угол продольного наклона от поворота τ = 1˚ 20′. Пружина смещена на расчетное расстояние и относительно обеих вертикальных сил F′n и FGZ, чтобы получить пару горизонтальных сил FАХ1 и FGХ1. Вторая из этих сил складывается с уже имеющейся на направляющем шарнире силой FGХо; сила же FАХ1 при определенной скорости компенсирует действие противоположно направленной силы FАХо. При этой скорости в точке А практически отсутствуют продольные силы, вызывающие трение, а вместе с этим и силы на поршне К и в направляющей С.

За счет смещения пружины (сила FF рис. 2.3.5) на виде сбоку за ось колеса можно при определенной скорости устранить трение в направляющей С и на поршне К, вызванное продольной тяговой силой Fа на переднем колесе.

У автомобилей, имеющих тормоза наружного расположения в колесах, при торможении в верхней точке крепления А и в направляющем шарнире G возникают продольные силы FАХ2 и FGХ2, противодействующие составляющим FАХ1 и FGХ1, обусловленным смещением пружины. За счет этого при торможении малой интенсивности опасность заклинивания уменьшается (рис. 2.3.6). По причине отрицательного плеча обкатки Ro тормозную силу Fb следует рассматривать в виде F′b, приложенной на расстоянии а = Ro cos δo sin δo выше уровня дороги.

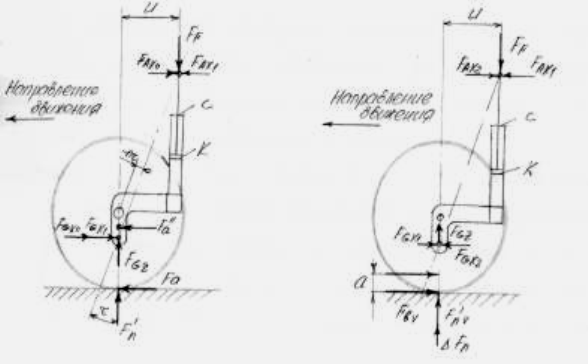

Рис. 2.3.5 Статические силы в подвеске с выносом колеса вперёд

Рис. 2.3.6 Схема стойки со смещением оси пружины за ось колеса
